Carte Marine : Comprendre les couleurs des fonds marins
Par Marie de Picksea
Les trois zones de la carte marine en trois couleurs :
La Terre

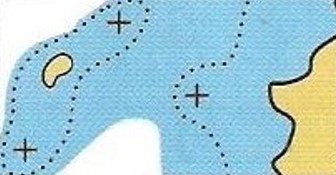

La terre a une couleur marron claire / beige : elle est représentée jusqu’à la limite des pleines mer de vives-eaux.
L'Estran

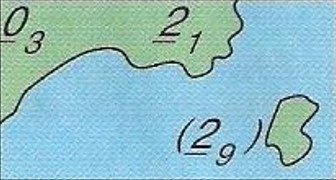

L’estran a une couleur verte : l’estran est la partie qui couvre et qui découvre avec la marée. Elle est représentée jusqu’à la limite des basses mer de vives-eaux encore appelé Zéro Hydrographique*
La Mer

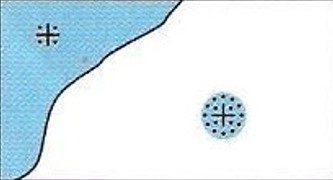

La mer est représentée dans un dégradé de bleu vers le blanc allant des profondeurs les plus faibles plus foncées vers les profondeurs les plus importantes plus claires ou blanches.
Les couleurs définies ci-dessus sont celles de la normes internationales définies notamment dans l'Ouvrage 1D du SHOM sur les symboles de cartes marine. Toutefois, certains éditeurs propose certaines variations :
Le SHOM, en tant de que Service Hydrographique National, respecte scrupuleusement des normes de couleurs telles que décrites ci-dessus.
NV-Charts respecte également les mêmes normes de couleurs

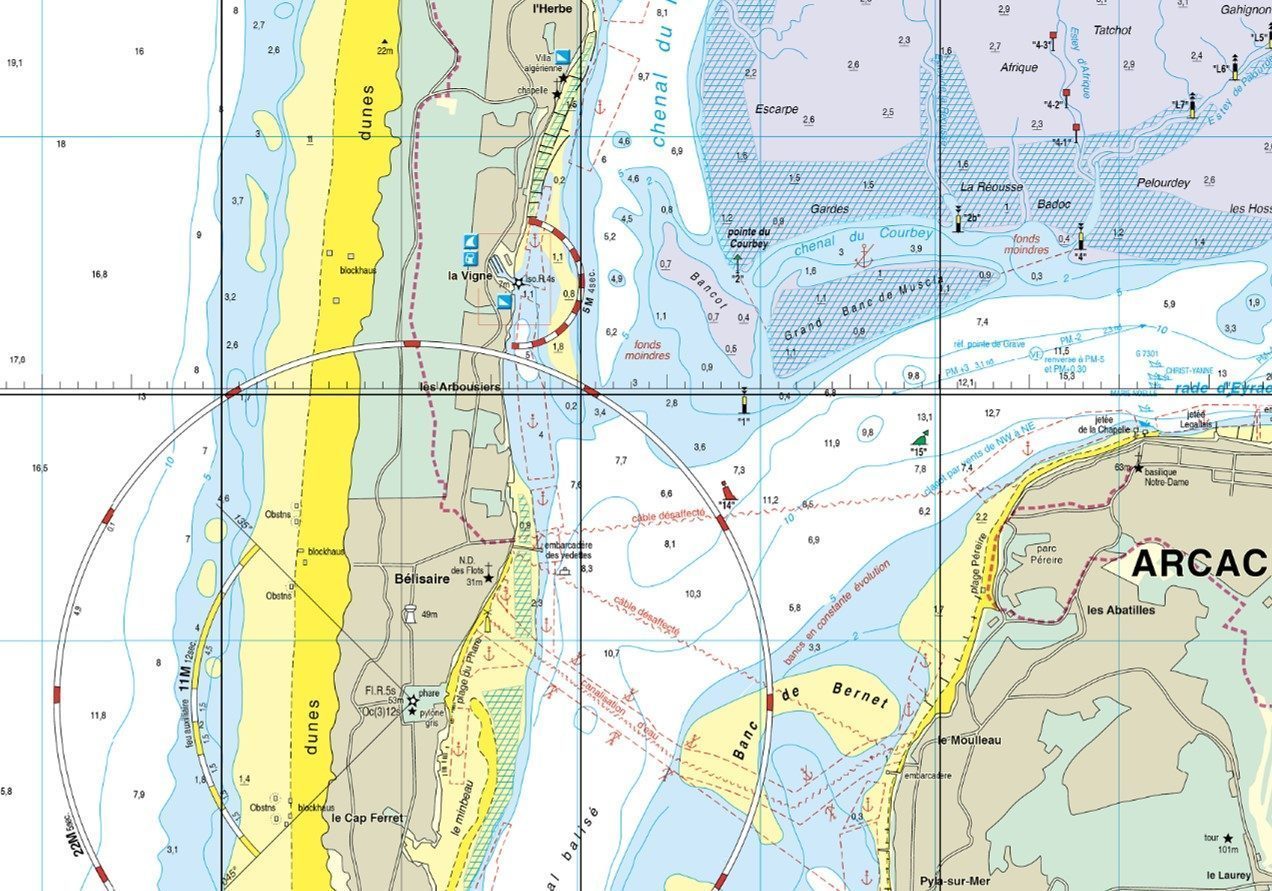

Navicarte, en revanche, utilise beaucoup plus de couleurs : par exemple, à terre, les zones boisées sont vertes et les zones habitées gris vert. Sur l'estran : les zones vaseuses sont gris rosées alors que les bancs de sables sont jaunes.

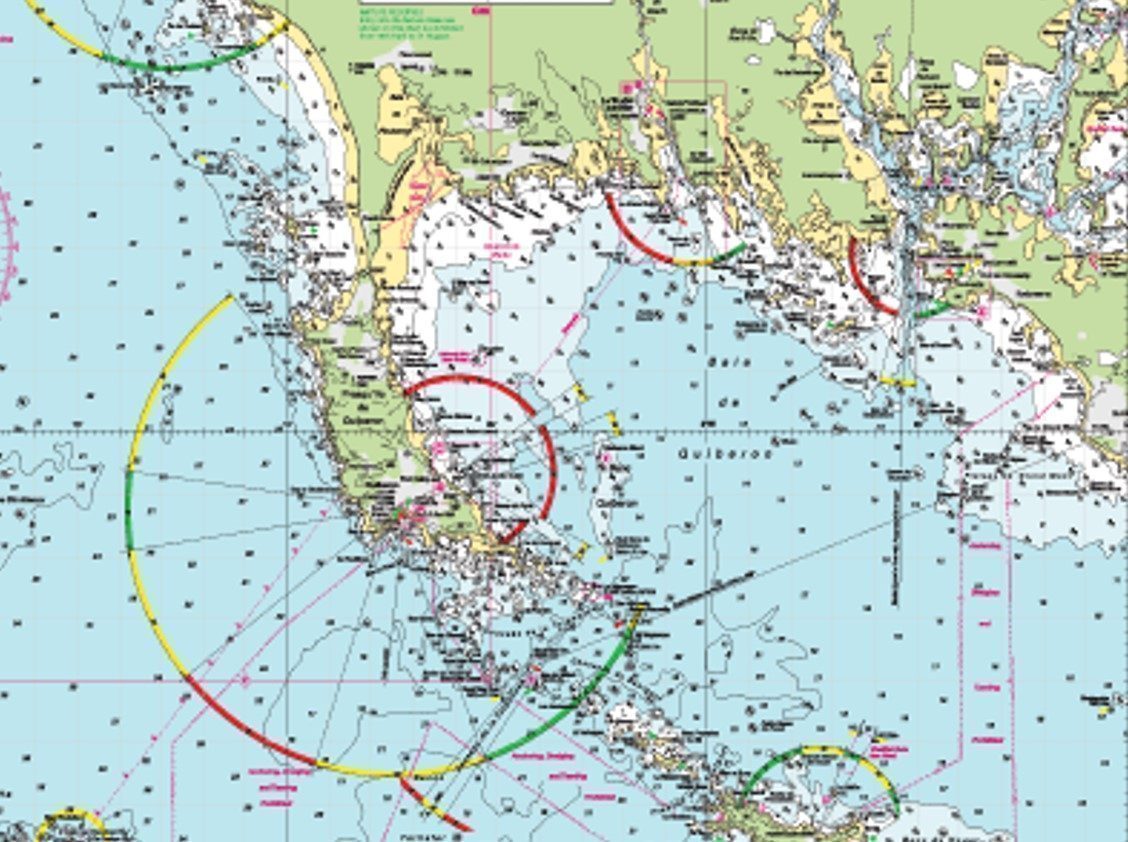

Imray a également définie une gamme de couleur différente : cette la terre est en vert, l'estran est en jaune et les couleurs de mer vont du blanc petites profondeurs vers le bleu plus grandes profondeurs (inverse des cartes SHOM et NV-Charts)
* Le zéro hydrographique (ou zéro des cartes marines) est le niveau de référence des cartes marines et des annuaires de marée. Le zéro hydrographique est voisin du niveau des plus basses mers (coefficient 120). Ce choix est commode, car le navigateur est assuré de disposer d’au moins autant d’eau que ce qui est indiqué sur la carte marine quelle que soit l'amplitude de la marée (aux effets météorologiques près).
•
